Charon

Version 2.2.1

Le logiciel Charon (de nocher des Enfers) permet de convertir un fond de carte du format Adobe Illustrator^® au format SAS^® et vice-versa.

Pour passer d'un fond de carte à un fichier ASCII ou vice-versa

Fond de carte	ID X Y Segment
	13 263.457 430.8036 1 13 245.6013 439.506 1 13 239.643 450.9524 1 13 233.5278 460.4192 1 13 236.5854 472.7868 1 13 238.565 480.8812 1 13 243.759 482.0964 1 13 244.837 485.154 1 13 274.9033 486.6832 1 13 281.3122 481.1952 1 13 288.1918 482.8608 1 13 319.6302 475.6872 1 13 328.0386 448.2084 1 13 339.0146 447.9144 1 13 342.8366 439.6628 1 13 337.7993 432.3324 1 13 308.9481 436.762 1 13 283.2918 426.374 1 13 269.7094 434.7824 1 13 263.457 430.8036 1 14 270.4738 406.8328 1

Fond de carte

ID    X        Y    Segment

13  263.457     430.8036    1
13  245.6013    439.506     1
13  239.643     450.9524    1
13  233.5278    460.4192    1
13  236.5854    472.7868    1
13  238.565     480.8812    1
13  243.759     482.0964    1
13  244.837     485.154     1
13  274.9033    486.6832    1
13  281.3122    481.1952    1
13  288.1918    482.8608    1
13  319.6302    475.6872    1
13  328.0386    448.2084    1
13  339.0146    447.9144    1
13  342.8366    439.6628    1
13  337.7993    432.3324    1
13  308.9481    436.762     1
13  283.2918    426.374     1
13  269.7094    434.7824    1
13  263.457     430.8036    1
14  270.4738    406.8328    1

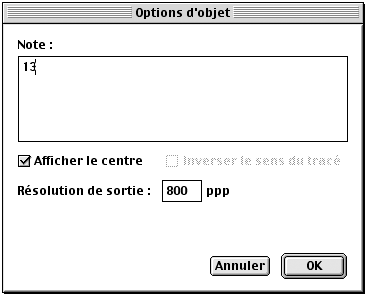

L'identificateur du polygone se trouve dans Illustrator dans l'Options d'objet.

Version 6	Version 8

Il est distribué sous forme de logiciel à participation contributive («shareware»). Vous pouvez imprimer le bon de commande de la fenêtre de personnalisation. Vous pouvez utiliser librement le logiciel pendant 30 jours; pour continuer au-delà de cette période, vous devrez fournir le mot de passe obtenu auprès du GIP RECLUS.

Configuration minimale:

Macintosh avec processeur PowerPC
MacOS 8.6 ou supérieur
2 MB RAM

Décharger l'application Charon.
(dernière mise à jour 28 mai 2001) Fichier de 67 623 octets

Mode d'emploi

Formats acceptés

Illustrator 3 à 8 pour les formats AI et 3 à 9 pour les formats EPSF. Les fichiers traités avec Adobe Illustrator 9 doivent être sauvés en version 6 ou supérieure, uniquement en EPSF pour la version 9. Un fichier traité avec Adobe Illustrator 9 ne doit pas être corrigé dans une version inférieure. Cependant, il est fortement déconseillé d'utiliser la version 9.

Au besoin les polygones sont fermés. Les courbes de Béziers sont converties en segments de droites. Les noms des unités à cartographier sont donnés dans les notes. Les différents polygones d'une même unité doivent être groupés et nommés ensemble. Les trous dans les polygones sont traités (par exemple les lacs), prendre la précaution de définir le polygone externe en premier lieu.

On appellera fichier au format SAS des fichiers ASCII où les unités à cartographier sont décrites par une série de lignes donnant les coordonnées des points formant un polygone; les différents éléments d'un point sont séparés par un caractère de tabulation. Pour chaque point, nous avons:

identificateur du polygone
coordonnée en X
coordonnée en Y
numéro de segment; ce numéro permet d'identifier les différents polygones formant une même unité (un archipel par exemple).

Ainsi nous aurons:

ID1 <tab> Xa1 <tab> Ya1 <tab> segment1
ID1 <tab> Xa2 <tab> Ya2 <tab> segment1
...
ID1 <tab> Xan <tab> Yan <tab> segment1
ID1 <tab> Xa1 <tab> Ya1 <tab> segment1
ID1 <tab> Xb1 <tab> Yb1 <tab> segment2
ID1 <tab> Xb2 <tab> Yb2 <tab> segment2
...
ID1 <tab> Xbn <tab> Ybn <tab> segment2
ID1 <tab> Xb1 <tab> Yb1 <tab> segment2
ID2 <tab> Xa1 <tab> Ya1 <tab> segment1
ID2 <tab> Xa2 <tab> Ya2 <tab> segment1
...
ID2 <tab> Xan <tab> Yan <tab> segment1
ID2 <tab> Xa1 <tab> Ya1 <tab> segment1

Dans le cas de lac nous aurions:

ID1 <tab> Xa1 <tab> Ya1 <tab> segment1
ID1 <tab> Xa2 <tab> Ya2 <tab> segment1
...
ID1 <tab> Xan <tab> Yan <tab> segment1
ID1 <tab> Xa1 <tab> Ya1 <tab> segment1
ID1 <tab> . <tab> . <tab> segment1
ID1 <tab> Xb1 <tab> Yb1 <tab> segment1
ID1 <tab> Xb2 <tab> Yb2 <tab> segment1
...
ID1 <tab> Xbn <tab> Ybn <tab> segment1
ID1 <tab> Xb1 <tab> Yb1 <tab> segment1

Utilisation

Fichier

Ouvrir

Permet d'ouvrir indifféremment un fichier Illustrator ou des fichiers SAS.

Quitter

Quitte l'application.

Options

Lorsque vous déposez les fichiers sur l'application aucune option n'est sélectionnée.

Texte

L'option texte permet à partir d'un fichier Illustrator de créer un fichier ASCII contenant les textes, il aura la forme suivante:

ID1 <tab> X1 <tab> Y1 <tab> segment1 <tab> texte1
IDp <tab> Xp <tab> Yp <tab> segmentp <tab> textep

Si le fichier à traiter est un fichier au format SAS, il faudra fournir un fichier au format précédent en prenant garde que les identificateurs soient dans le même ordre dans les deux fichiers.

Calque

L'option calque permet à partir d'un fichier Illustrator de créer un fichier au format SAS pour chaque calque du fichier Illustrator. Chaque fichier aura pour nom le nom donné par l'utilisateur auquel sera ajouté #nom du calque.

Il est possible de rassembler plusieurs fichiers SAS en un seul fichier Illustrator, chaque fichier SAS générant un calque. Si le nom du fichier SAS comporte un # le texte venant ensuite servira de nom au calque.
